Machine - 각도절단기/원형톱

슬라이딩쏘나 각도절단기가 없을 경우나 부재가 테이블쏘에 올리기 힘든 크기일 때는 원형톱이나 직소기 등을 사용해 재단하게 됩니다.

원형톱의 경우 재단을 위해서 가이드가 필요한데 시중에 판매되는 가이드는 가격도 고가이고 길이가 애매할 때도 많습니다.

제한된 환경에서만 사용할 수 있긴 하지만 요긴하게 쓸 수 있는 지그인 것 같습니다.



Shop-Made Circular Saw Rip Guide

It’s not always easy to get a straight cut with a circular saw by hand. Build this shop-made guide and you’ll be making consistent rips and crosscuts easily.

홈메이드 원형톱 켜기 가이드
원형톱으로 직선 절단을 하는 것은 항상 쉽지 않습니다. 이 핸드메이드로 만든 가이드를 구축하면 쉽게 일정한 켜기와 자르기를 할 수 있습니다.

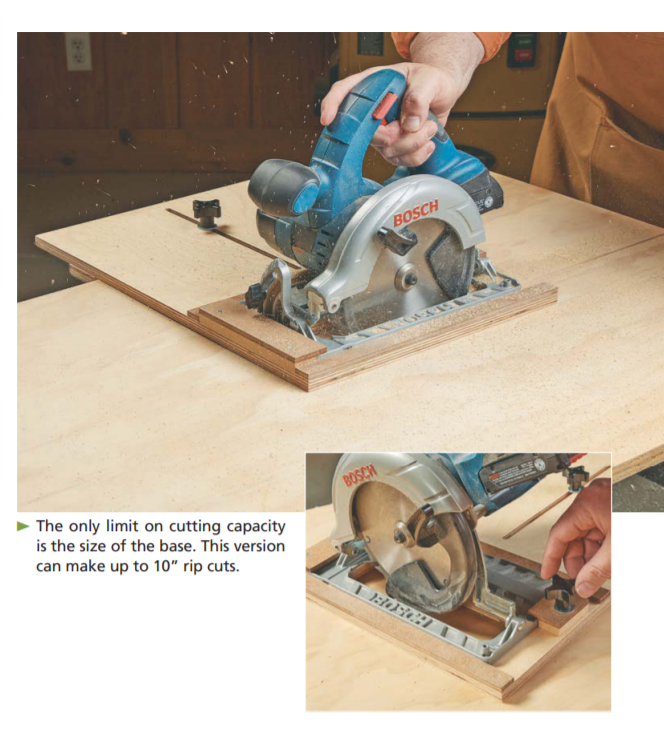

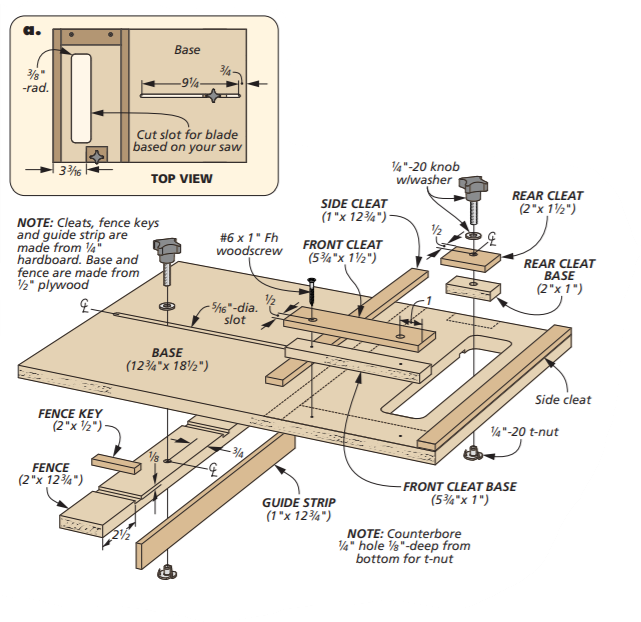

PLYWOOD BASE. This guide starts with a 1/2" thick plywood sheet for the base. The base should be 2" wider than your saw’s base, and the cutout in the plywood base should match your saw’s cutout. A long slot in the base allows a fence underneath to be adjusted depending on how wide you need your cut to be. To finish the base, cut two 1/8" deep grooves in the bottom for the fence keys. These grooves will span from the end of the base to the cutout.

합판 베이스. 이 가이드는 1/2인치 두께 합판을 베이스로 시작합니다. 베이스는 원형톱 바닥보다 2인치 더 넓어야 하며 합판 베이스의 컷아웃은 톱의 컷아웃과 일치해야 합니다. 베이스에 긴 슬롯을 사용하면 절단하는 폭에 따라 아래에 있는 펜스를 조정할 수 있습니다. 베이스를 완성하려면 펜스가 흔들리지 않도록 하단에 1/8인치 깊이 홈 2개를 가공해 펜스 키가 위치하도록 합니다. 이 홈은 베이스의 끝에서 컷아웃까지 이어집니다.






SECURING CLEATS. The cleats here frame the saw, keeping it in place while you make your cut. Measure out where the two side cleats need to be for your saw’s base and attach them. The front of your saw base will slip underneath the hardboard lip of the front cleat while the rear cleat, held in place with a threaded knob and T-nut, can then be tightened down to secure the back of the saw. The base of each cleat is simply made from scrap to match the height of the saw base.

움직이지 않도록 클리트를 고정합니다. 여기에 있는 클리트는 절단하는 동안 원형톱을 제자리에 고정시킵니다. 양쪽의 클리트는 원형톱 베이스의 폭에 맞춰 부착합니다. 전면 클리트에 원형톱을 밀착시키고 나사산 노브와 T 너트로 조여 뒷면 크리트를 고정할 수 있습니다. 각 클리트의 베이스는 원형톱 베이스의 높이에 맞춰 간단하게 만들어집니다.






FENCE GUIDE. Finally, add a 2" plywood fence with two grooves in the bottom for the fence keys. A guide strip is added for a smoother surface to ride against the piece while cutting. The keys keep the fence parallel to the blade, and as long as the fence stays flat against the workpiece, your cuts will stay straight.

펜스 가이드. 마지막으로 펜스 키를 위해 바닥면에 2개의 홈이 있는 2인치 합판 펜스를 추가합니다. 절단하는 동안 부드럽게 미끄러지도록 가이드 스트립을 추가합니다. 펜스 키는 펜스를 톱날과 평행하게 유지시키고 직선 절단이 가능하게 합니다.





?
