각도절단기는 보통 보조정반을 만들어 사용하게 됩니다.
보조정반에 접착 줄자를 붙이거나, 클램프로 스톱 블럭을 고정하기 위한 구조를 추가하거나, 좀 더 고급스럽게는 T트랙을 사용해 편리한 스토퍼를 달기도 하는데요. 아래는 미세조정을 위한 아이디어로 간편하게 적용할 수 있어 활용도가 좋을 것 같습니다.
Miter Saw Micro-Adjust Stop Block

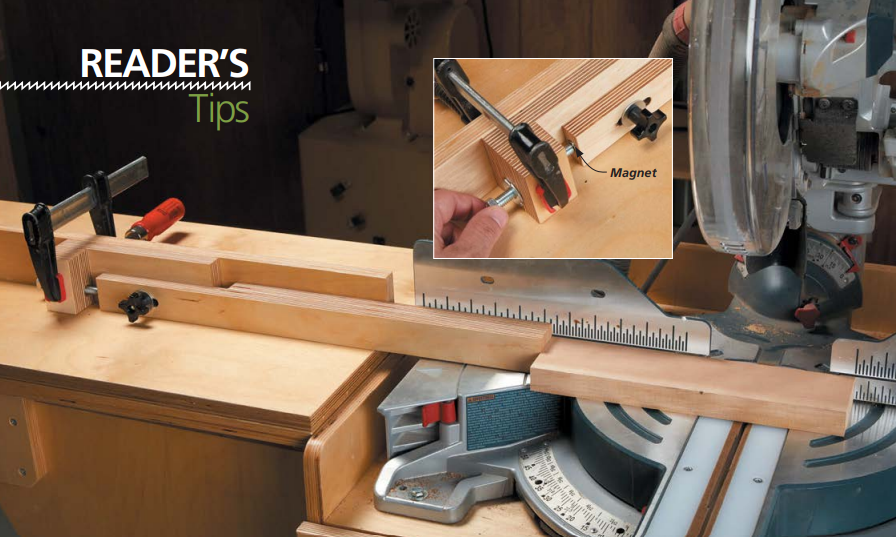

The miter saw is my main crosscutter, but making small adjustments on the piece being cut isn’t easy. The stop you see here was my answer.
각도절단기 미세조정 스톱 블럭
각도절단기는 나의 주요 절단기계이지만 절단되는 조각을 미세 조정하는 것은 쉽지 않습니다. 여기 보이는 스토퍼가 내 해답이었습니다.
The design of this stop block has an added bonus... Since clamping a stop block to the miter saw fence is difficult on shorter workpieces pieces, the stop is long and attached to a plywood auxiliary fence.
이 스톱 블록의 디자인에는 추가 기능이 있습니다. 짧게 절단해야 하는 작업에는 스톱 블록을 각도절단기 펜스에 고정하는 것이 어렵기 때문에 긴 스토퍼를 합판 보조 펜스에 부착합니다.

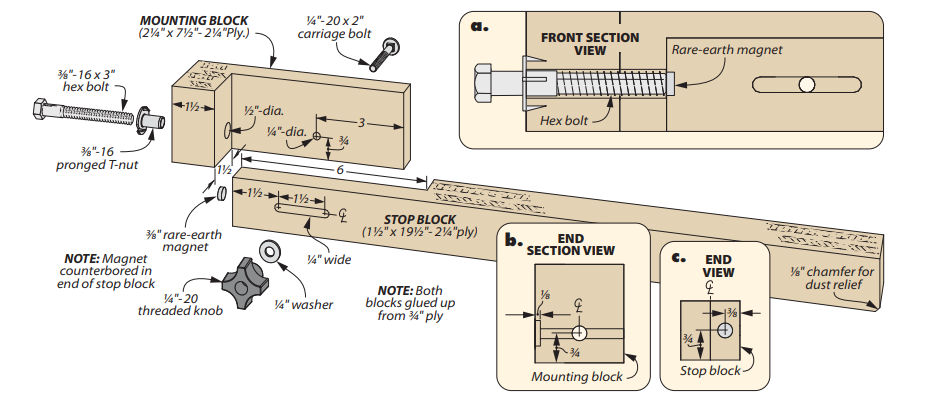

The stop is pretty simple to make: two pieces connected by a couple bolts for adjustability. The mounting block is L-shaped, with one hole for a hex bolt to fine-tune the stop block and another for a carriage bolt to lock it in place. The carriage bolt is counterbored, while the hex bolt threads into a T-nut.
스토퍼는 만들기가 매우 간단합니다. 미세조정을 위한 볼트로 연결된 두 개의 부품입니다. 장착한 블록은 L자 모양이고 하나는 스톱 블록을 미세 조정하기 위한 육각 볼트 구멍이, 다른 하나에는 제자리에 고정하기 위한 캐리지 볼트 구멍이 있습니다. 캐리지 볼트는 펜스에 고정하기 위한 구멍에 육각 볼트는 T-너트에 끼워져 있습니다.
The stop block is a long piece with a cut-out for the mounting block at one end and a chamfer for dust relief at the other end. A recessed rare-earth magnet keeps the stop block attached to the hex bolt as it moves. A slot along the side accepts the carriage bolt. A washer and knob thread overtop, and tightening the knob locks the stop block in place for a cut.
스톱 블록 한쪽 끝에는 지지대 역할용 컷아웃이 있고 다른 쪽 끝에는 먼지 제거를 위한 모따기가 있는 긴 부품입니다. 움푹 뭍혀있는 자석은 육각 볼트를 움직일 때 정지 블록 붙어있게 해줍니다. 측면에 있는 구멍에는 캐리지 볼트가 들어갑니다. 와셔와 노브를 끼워주고 노브를 조이면 절단을 위해 스톱 블록이 제자리에 고정됩니다.
